一、項目概述

村鎮污水主要由生活污水和農業廢水組成。生活污水成分比較固定，主要含有碳水化合物、蛋白質、氨基酸、脂肪等有機物，比較適合于細菌的生長，成為細菌、病毒生存繁殖的場所;但生活污水一般不含有毒性，且具有一定的肥效，可用來灌溉農田。農業廢水的成分則多種多樣，不同的季節，不同的地方，不同發展目標的村鎮，其廢水需要用不同的處理方法。污水處理站的作用是對生產、生活污水進行處理，達到規定的排放標準，是保護環境的重要設施。

樂至縣童家鎮距資陽市43公里，簡陽市47公里，全鎮幅員面積82平方公里。轄33個自然村，一個社區居委會，360個農業生產合作社，12個居民小組，總人口4.8萬人。以下是對童家污水處理廠介紹。

全廠自動控制系統：

根據本工程的實際情況，結合該工藝的特點，本設計選用可編程控制器（PLC）對污水處理實現數據采集和監測控制，實現生產過程自動控制，報警聯鎖。

控制室設置在綜合設備房，生產廠區下設一個現場控制子站，其PLC控制子站監控全廠所有子項。子站設在綜合設備房配電室內。

全廠控制系統采用控制室集中監控、現場子站（PLC可編程控制器）分散控制和現場設備控制箱手/自動切換控制相結合。控制系統網絡采用以太光纖環形工業控制網。

控制室設置一臺計算機操作站。其中操作站也可兼作工程師站，產可實現系統組態管理、系統監測、顯示、處理、控制等功能。并可完成報警和報表打印。在控制室操作站上預留有與外界通訊網絡接口模塊，以便與外界有關部門網絡聯系。

說明：

1、綜合室設一操作站，其中可通過命令鎖可兼作工程師站，以便在調試和編程時使用。

2、根據該工藝特點及全廠工藝總平面布置圖，全廠設一個PLC控制子站。控制柜設在配電室內。

3、該控制系統PLC可編程控制器模塊配置按計算點數的15%余量配置。控制網絡采用工業ETHERNET環形控制網。

4、該工程自動控制系統在集成時，充分考慮系統的抗干擾，抑制電源浪涌的功能。

5、中控室工業以太網交接機部分預留有接口。以便通過服務器與外界聯系。

設計范圍：

本設計包括廠區界內格柵間-提升泵房、調節池、接觸氧化池、紫外線消毒渠、污泥回流井、污泥池、綜合設備房等部分需要檢測，監視和控制所提供的信號及儀表、全廠自動控制系統部分。

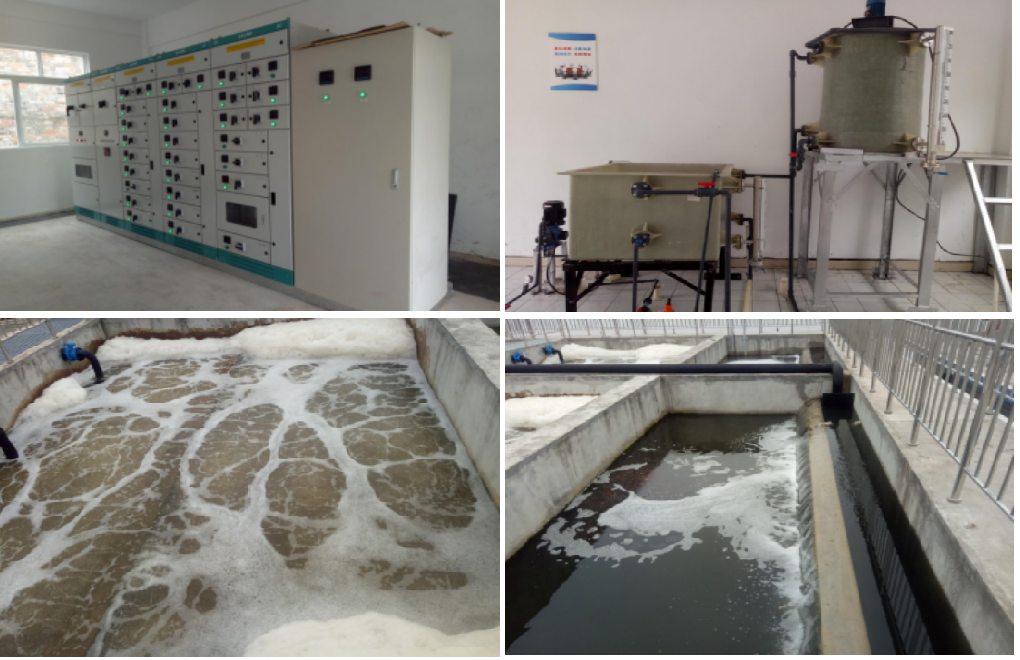

二、現場照片
