一、項目概述

采用了SCR脫硝系統，SCR脫硝系統主要由SCR催化反應器、氨氣注入系統、煙氣旁路系統、氨的儲存和制備系統等組成。SCR催化反應器的布置方式，目前一般采用高塵布置方式，即布置在省煤器和空預器之間的高溫?zé)煹纼?nèi)。在該位置，煙氣溫度能夠達到反應的溫度。因此本期工程脫硝裝置擬采用高塵布置方式。煙氣在鍋爐省煤器出口處被平均分為兩路，每路煙氣并行進入一個垂直布置的SCR反應器里，即每臺鍋爐配有二個反應器，煙氣經過均流器后進入催化劑層。在煙氣進入催化劑層前設有氨氣注入系統，煙氣與氨氣充分混合后進行催化劑反應，脫去NOX。反應后的煙氣進入空預器、電除塵器、引風機和脫硫裝置后，排入煙囪。SCR反應器布置在空預器上方。

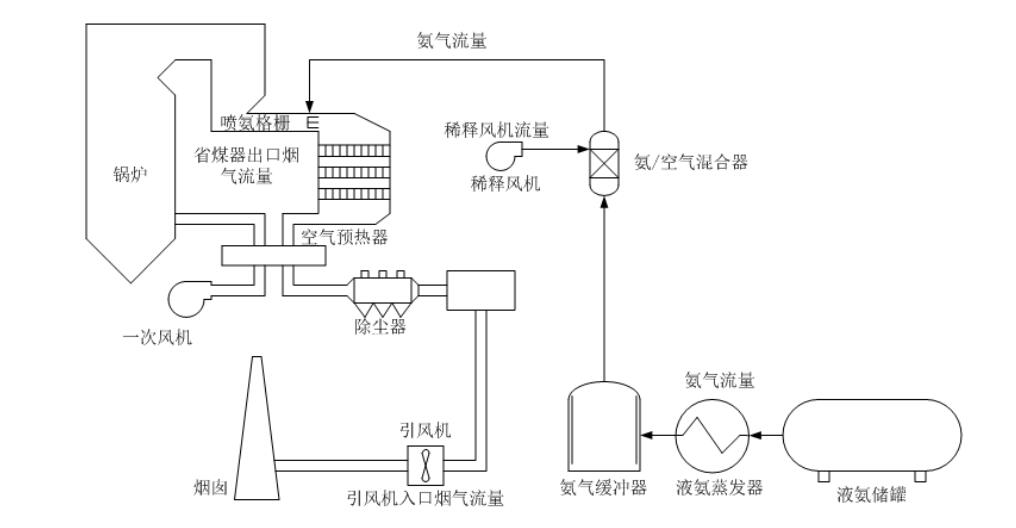

1、SCR脫硝系統流程圖

2、整個系統配置可分為兩層

第一層:集中監控層。由一臺電腦所組成。集中監控層完成對生產工藝個部分的運行監視、數據采集和控制調度功能。該層是整個監控系統的核心。

第二層：現場設備層。現場溫度、流量壓力等儀表實時監測并將采集的數據傳送給監控層顯示記錄（該系統所用儀表均為我公司品牌）。

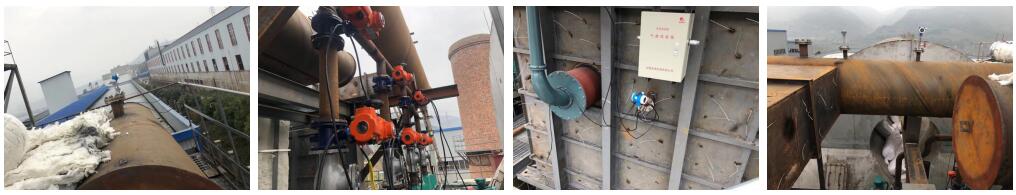

二、現場圖片
