甘肅某水廠自控項目案例

                                           項目概要

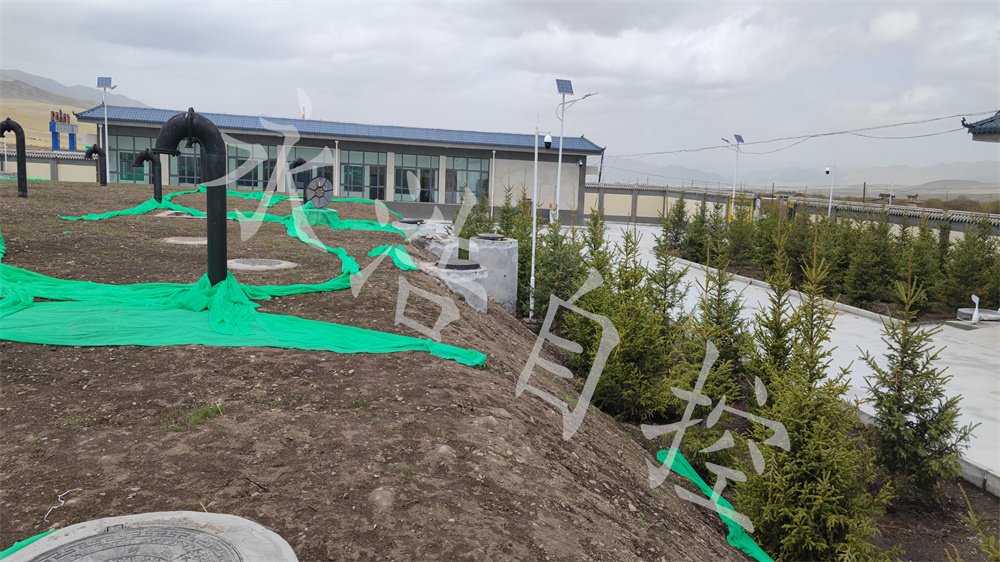

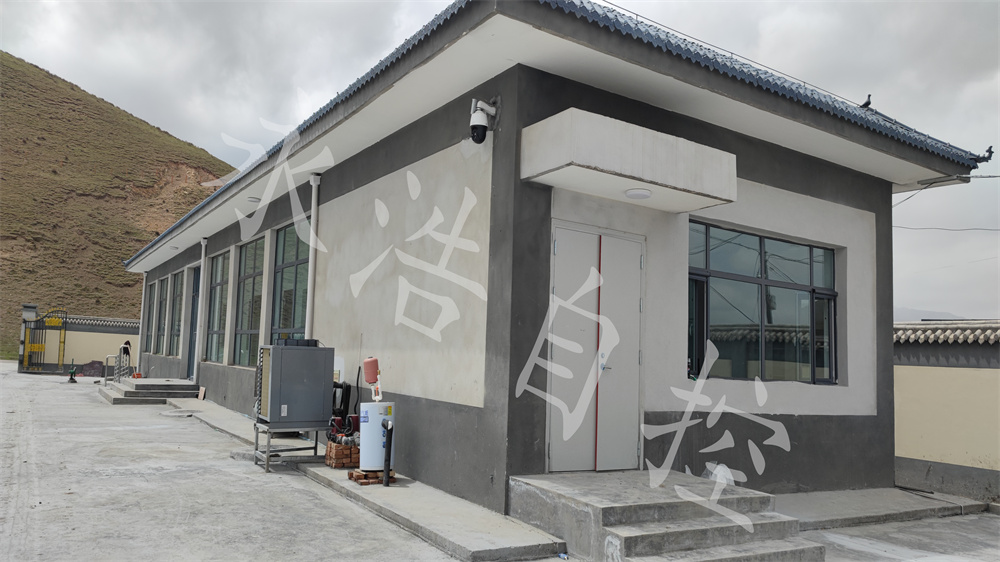

本項目為甘肅某縣縣城應急水源工程輸水管網及水處理自控工程，新建凈水廠1座、減壓水池2座，水源地深井泵房5座，5座深井泵房各設一個RTU站，將所有自控儀表設備信號通過架空光纖實現與凈水廠中控室的信息交互。并將水源地保護一期工程的調節池自控儀表信號上傳至凈水廠中控室。

 設計規范:

《儀表供電設計規定》HG/ T20509-2014，《自動化儀表選型規定》HG/ T20507-2014.

《儀表系統接地設計規定》HG/T20513-2014， 《控制室設計規定》 HG/T20508-2014,

《電力工程電纜設計標準》GB50217-2018,

《室外給水設計標準》GB50013-2018,

                                    水廠控制流程

控制邏輯：

凈水廠1座、2座減壓水池、5座深井泵房、1座調節池以及構成的系統能夠安全可靠、經濟合理地運行,能夠簡捷準確地操作控制各個生產設備,利用新建的凈水廠計算機監控系統、通過擴展網絡結構、本次增設的PLC1、PLC2、RTU01~RT∪07儀表檢測系統來實現自動化控制。

                                    設 備 層

該水廠采用國產Atoler品牌自控儀表，具有計量精確、顯示清晰、操作簡單等特點。自控儀表檢測系統內部具有與微機的接口，自控儀表的操作級別分為三級即機旁操作、現場控制站RTU操作、中控室遠程操作。設備的運行方式具有自動、手動和離線三種方式。水廠不僅節約了大量的人力、物力，更重要的是可以及時對水處理工藝進行調整。

               電磁流量計

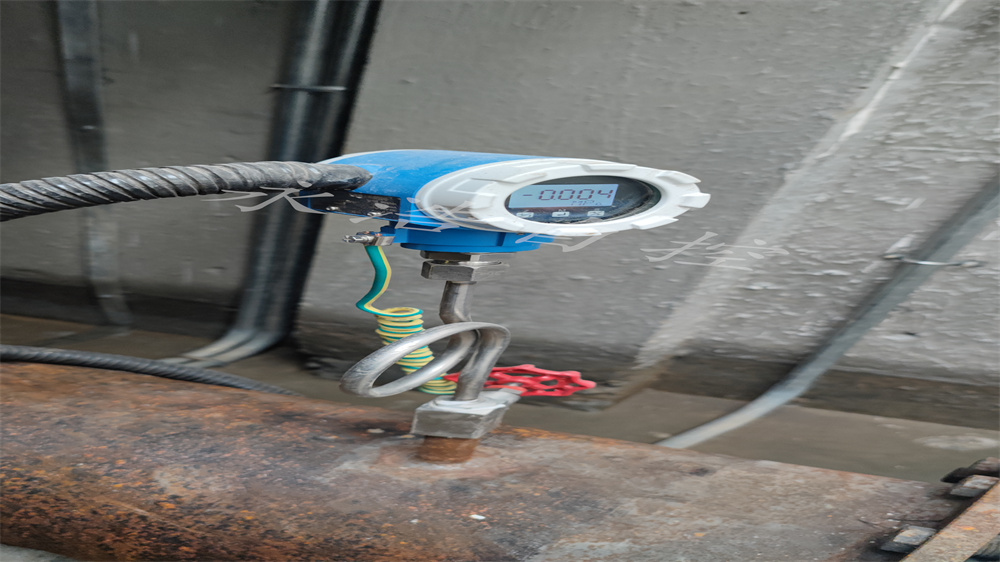

                   壓力變送器

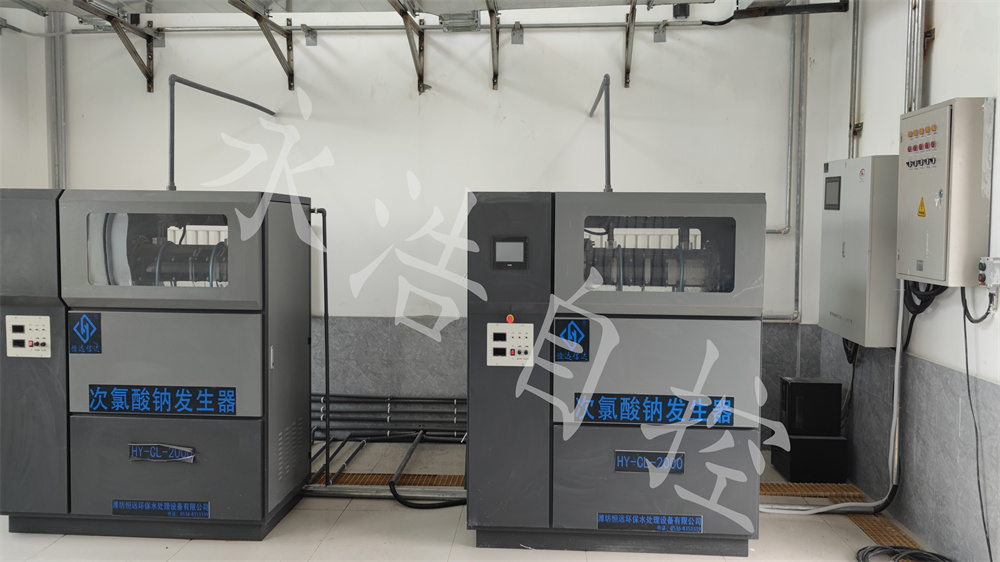

             次氯酸鈉發生器

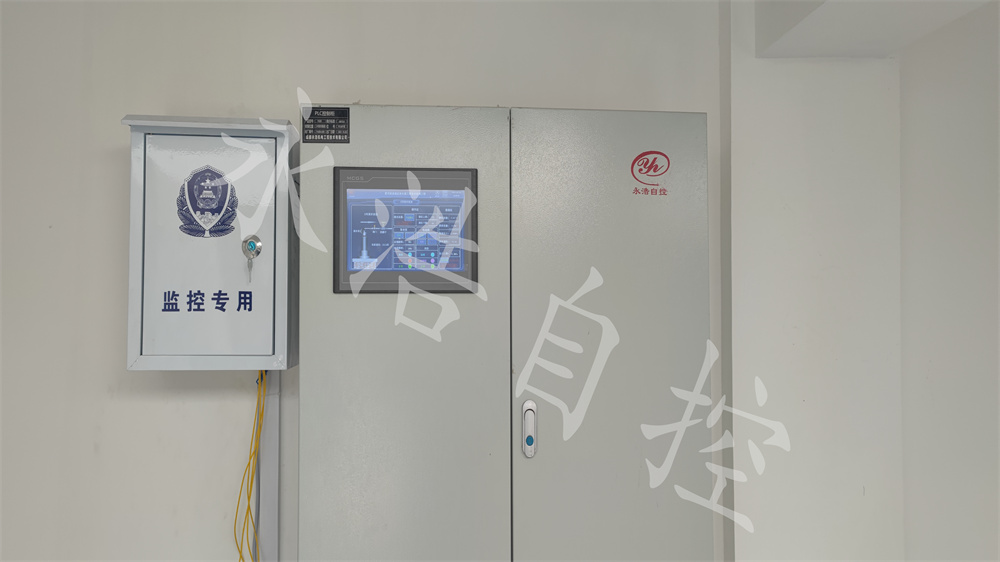

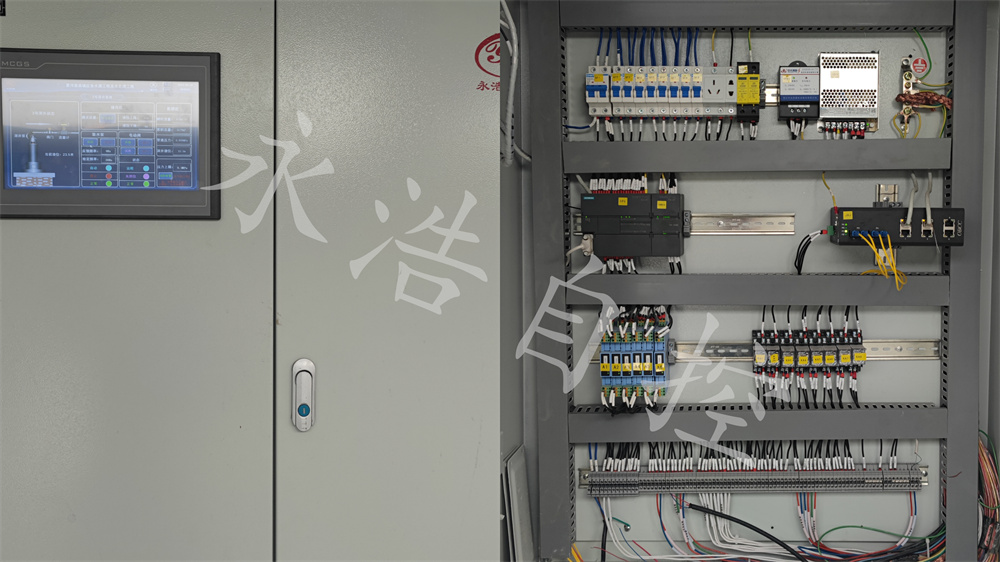

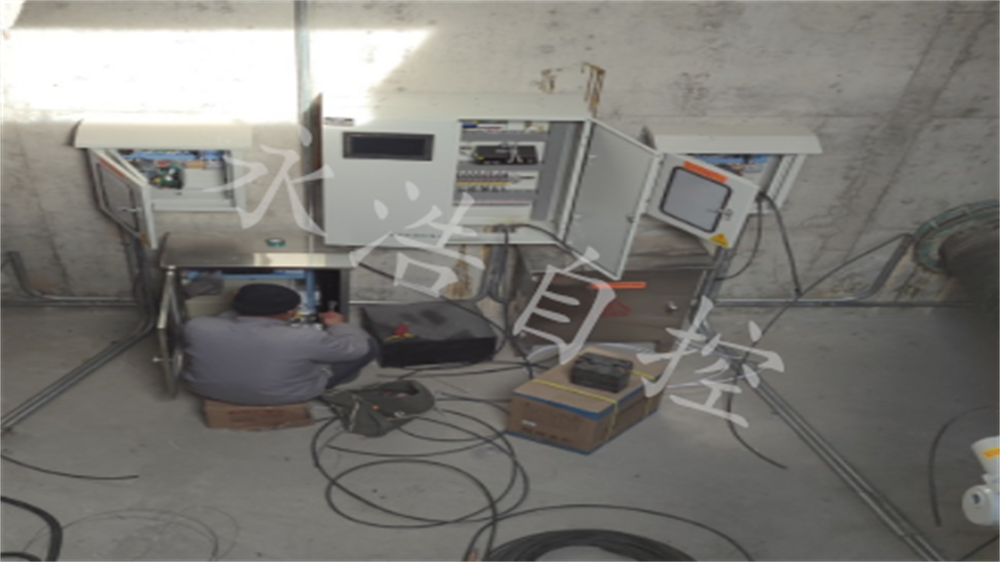

                             PLC就地控制箱

                                 信  息  層

采用先進的信息化技術，為水廠運營建立一個生產 運行管理的綜合化信息平臺,使營運管理專業化、實時化和智能化發展，消除決策者、管理者和執行者之間信息的不對稱與信息脫節，構筑起以信息資源數字化、信息傳輸網絡化，實現生產控制精細化和節約化，日常管理系統化，為其向集營運管理模式邁進提供信息化基礎保證。

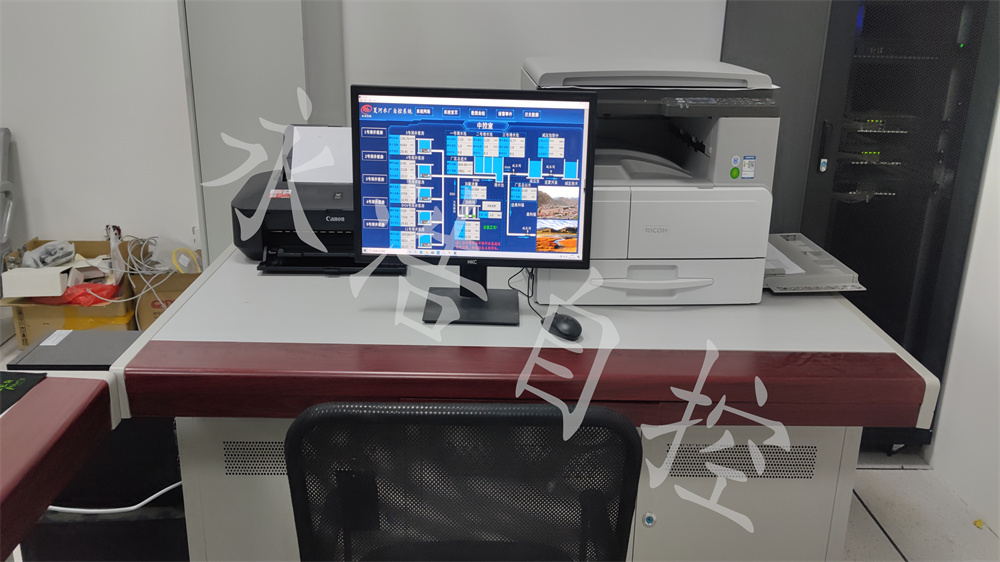

             信息操作站

         辦公打印區

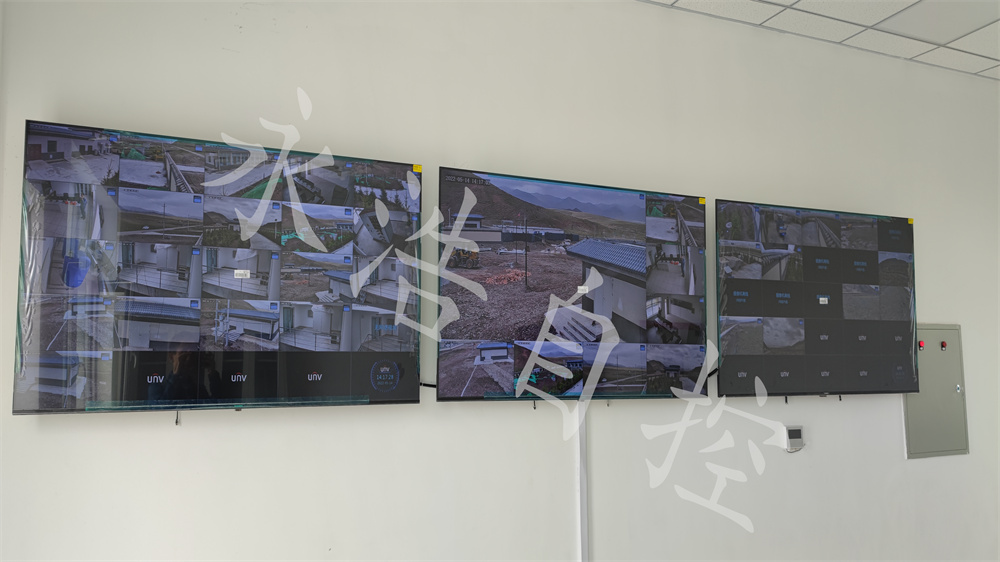

                              視 頻 監 控 安 防 系 統

將本地視頻圖像監控、遠程實時監控、云臺鏡頭控制、電視墻顯示等有機結合起來,構成一整套網絡視頻集中監控管理系統，同時監控主機自動將報警畫面紀錄，做到及時處理,提高了保衛人員的工作效率并能及時處理警情，能有效的保護廠財產和工作人員的安全,較大程度的防范各種入侵,提高了處理各種突發事件的反映速度，給保衛人員提供一個良好的工作環境，確保整個自來水廠的安全。

                                         控 制 層

                  PLC控制站

             PLC控制站

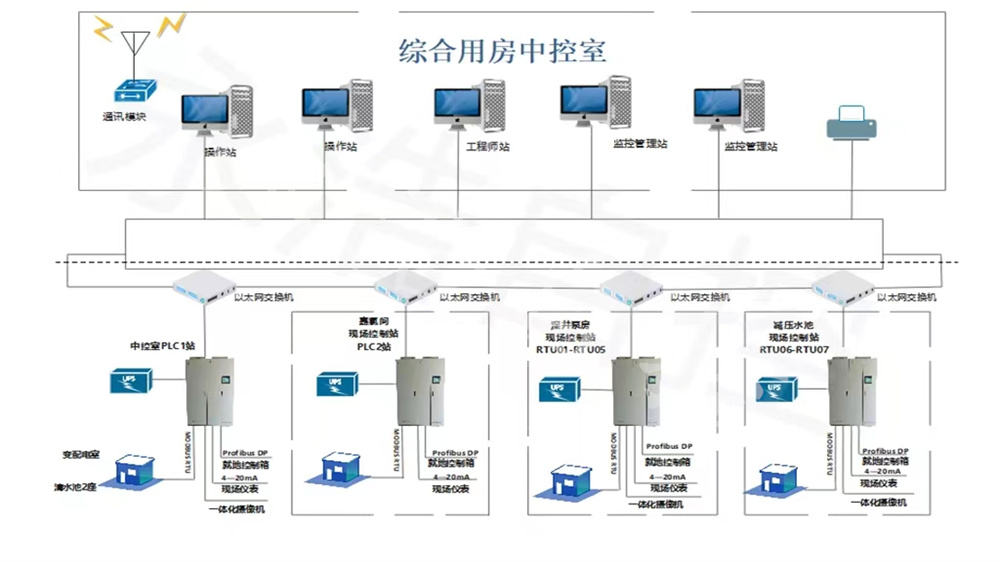

計算機中央監控系統包括上位監控計算機(凈水廠)和現場控制站RT∪,系統之間采用光纖以太網?，F場控制站依據現狀及配電區域不同，負責相應區域的數據采集和監控的情況也不同。現場控制站由可編程控制器和操作員面板構成。負責相應區域的數據采集和監控減壓水池一配電設置,具體分布為:一級、二級減壓閥室對應RTU06~RTU7,由太陽能儲能裝置供電，與PLC1系統之間采用光纖以大網連接。加氯間控制站PLC2由其配電室低壓配電柜供電，與PLC1系統之間采用Profibus-DP總線連接

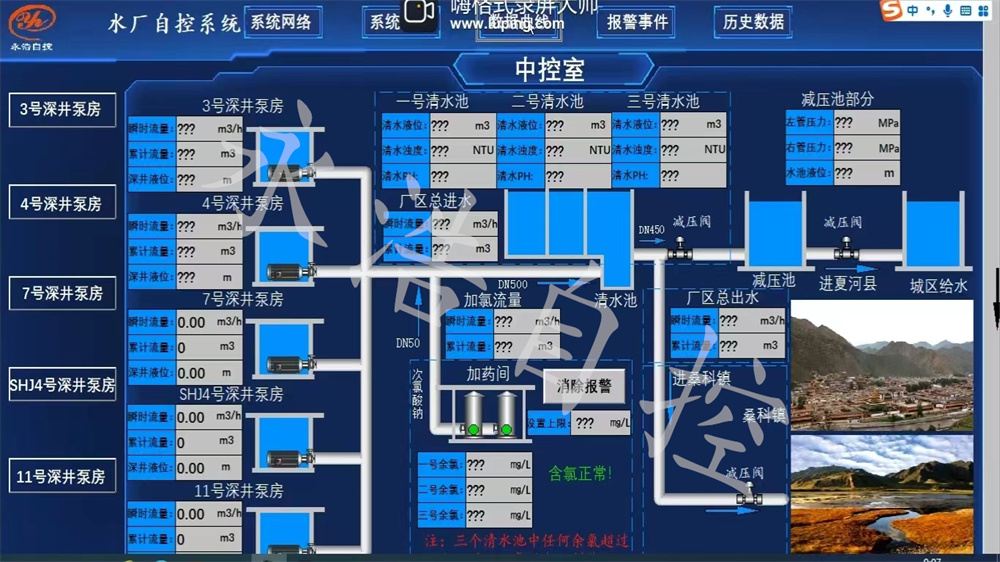

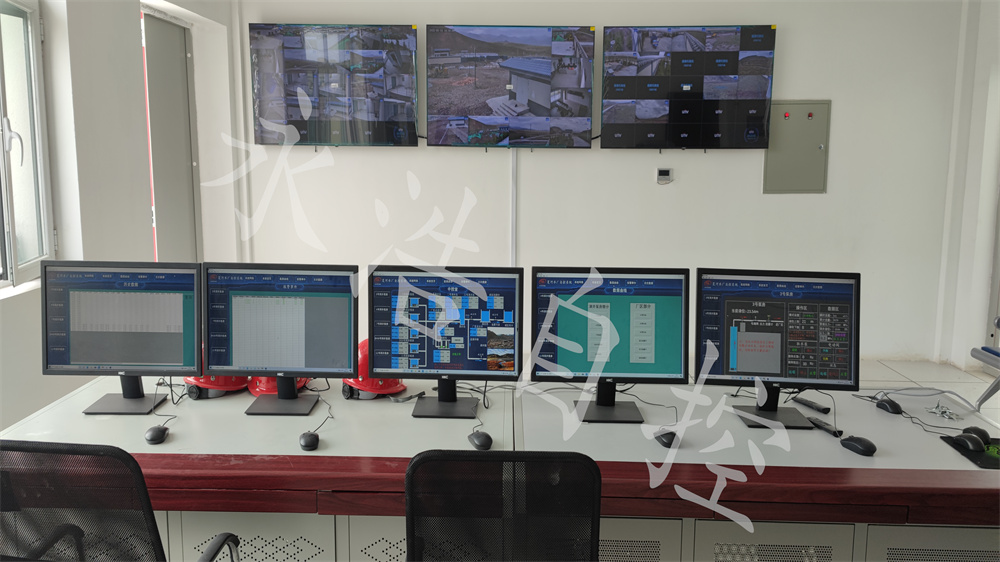

          中控室上位機界面圖

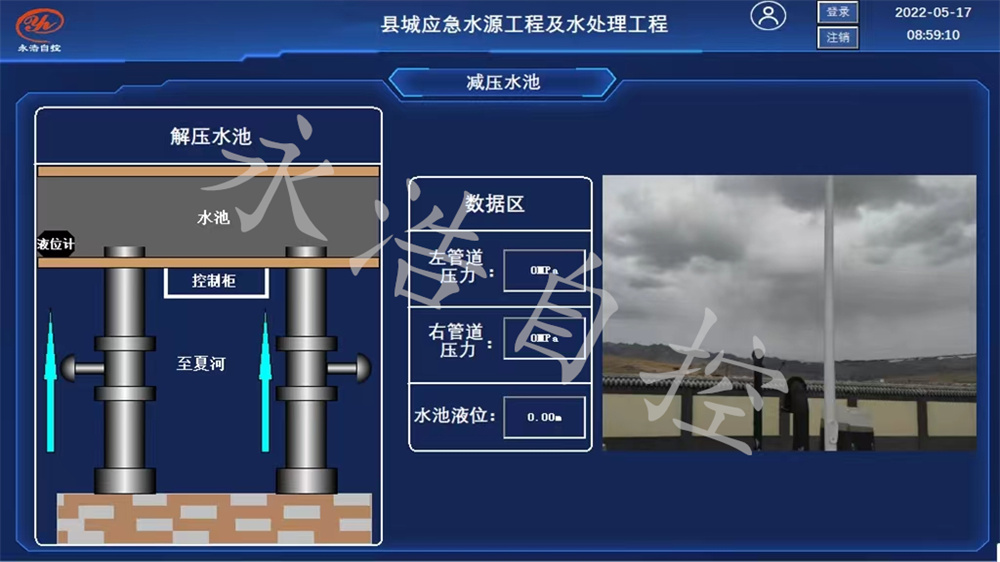

        減壓水池界面圖

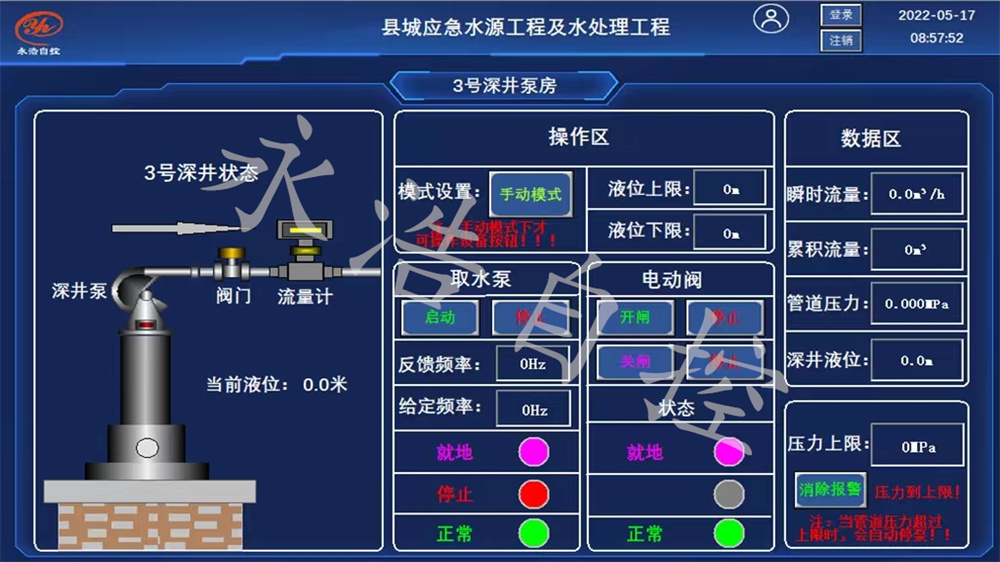

                      3#深井泵房上位機界面圖

      加藥間上位機界面圖

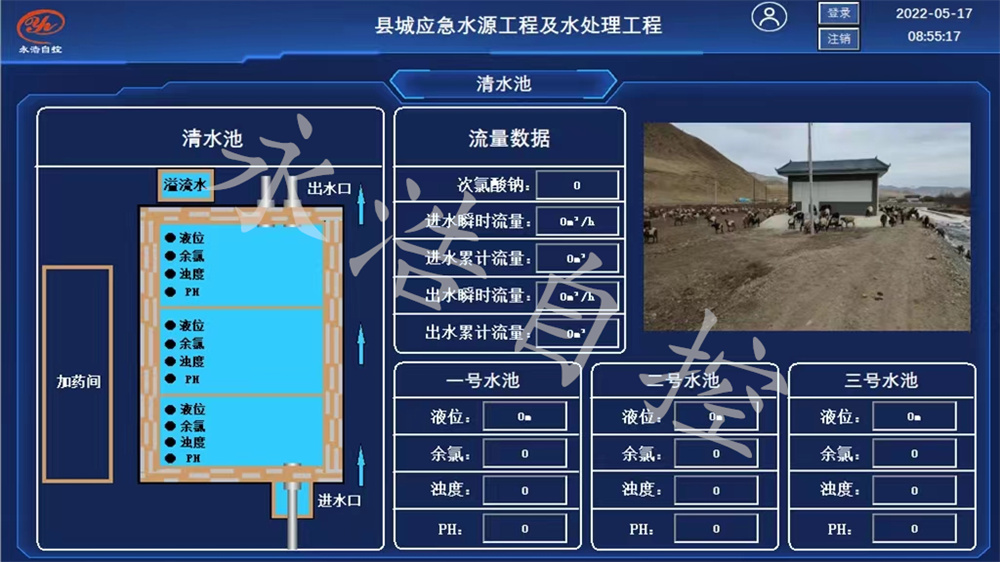

         清水池上位機界面圖

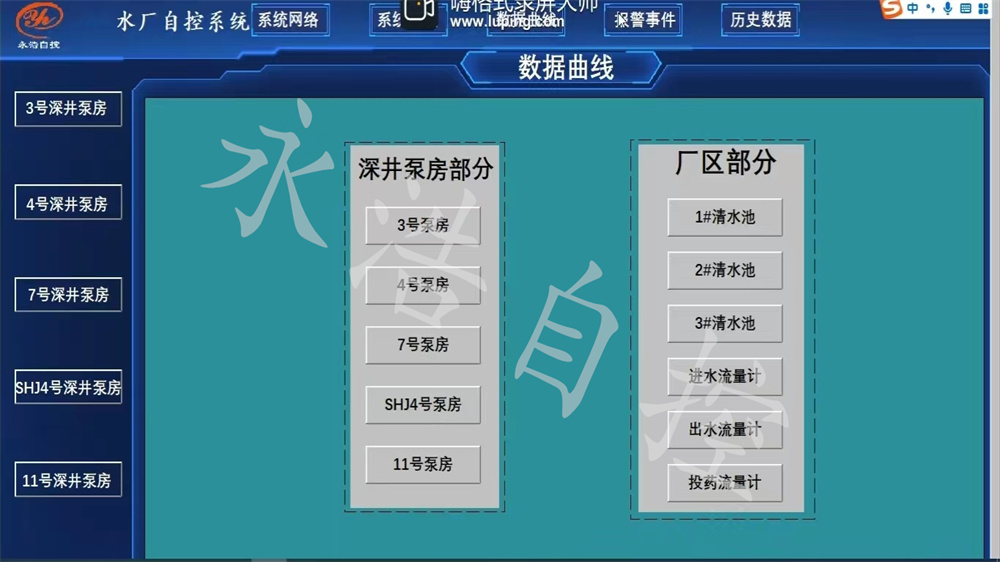

       自控數據分析界面圖

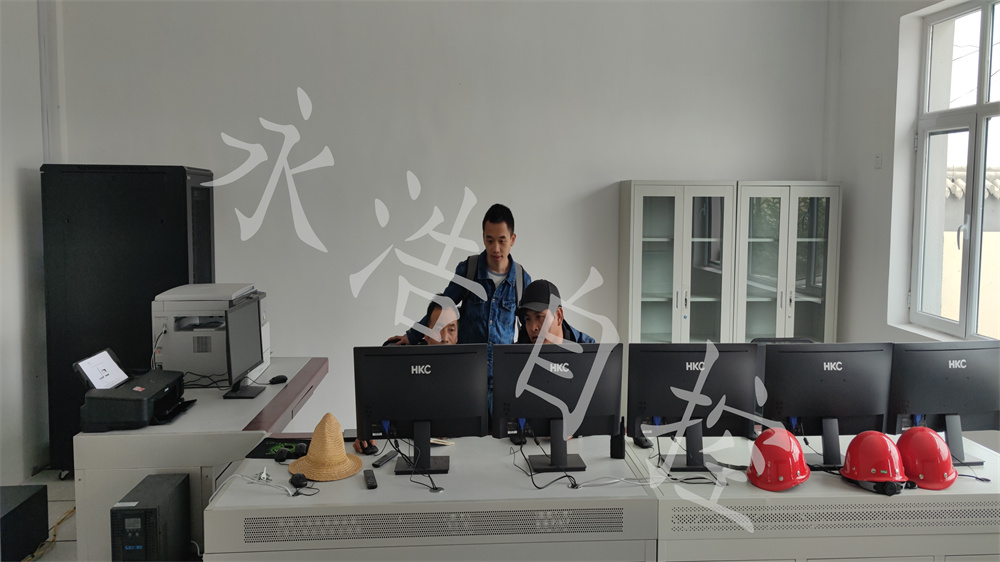

        水廠工作人員學習現場

            自控系統培訓現場

永浩自控以城市自來水廠智能控制系統構建為目標，將該水廠的設備層，信息層，控制層集成于一體，在保證自來水廠穩定運行的前提下較大程度的實現節能降耗，實現自來水廠的智能控制。
