南充某污水廠自控系統項目案例

項目簡介

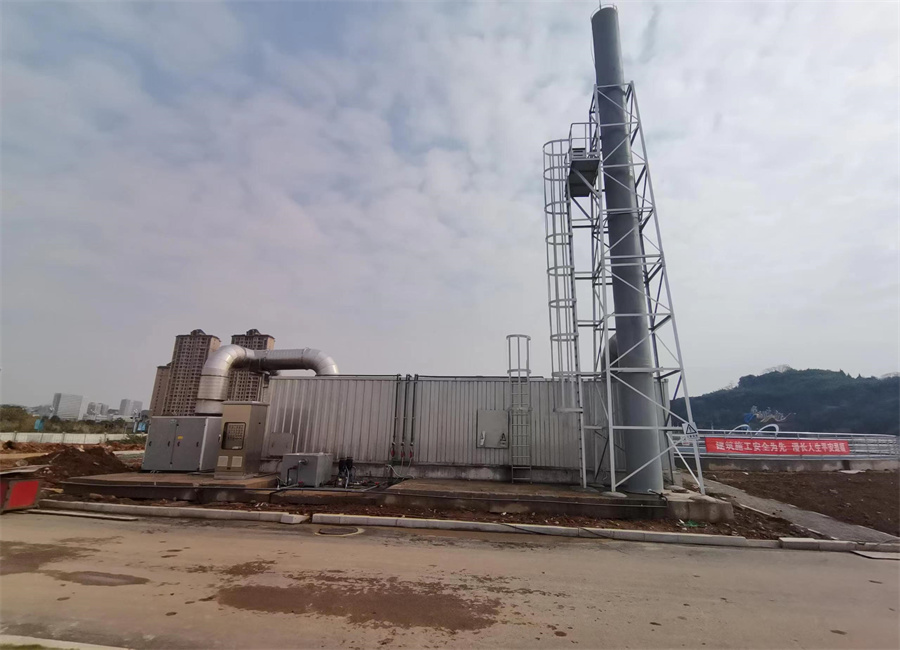

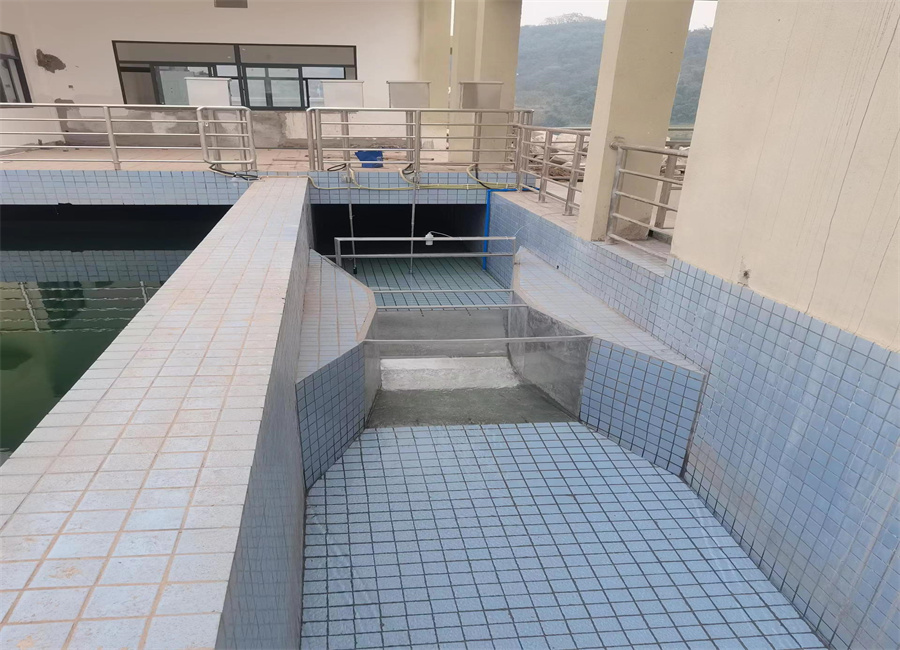

該項目為南充市某污水處理廠三期擴建工程，規模為 5.1 萬m3/d。

 設計標準與規范

《城鎮排水系統電氣與自動化工程技術   標準》CJJ120-2018

《儀表配管配線設計規范》   HG/T20512-2014

《儀表系統接地設計規范》  HG/T20513-2014

《可編程控制器系統工程設計規范》HG/T20700-2014

《分散型控制系統工程設計規范》HG/T20573-2012

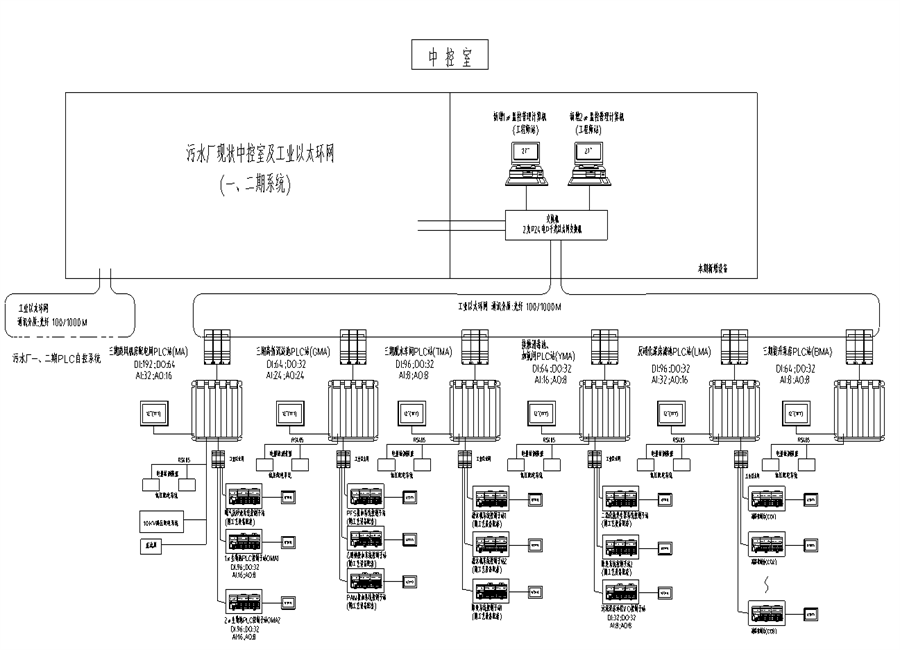

   自控架構圖

本系統為分布式集散型。即集中管理，分散控制。

   生產工藝流程圖

 水廠自控系統——信息層

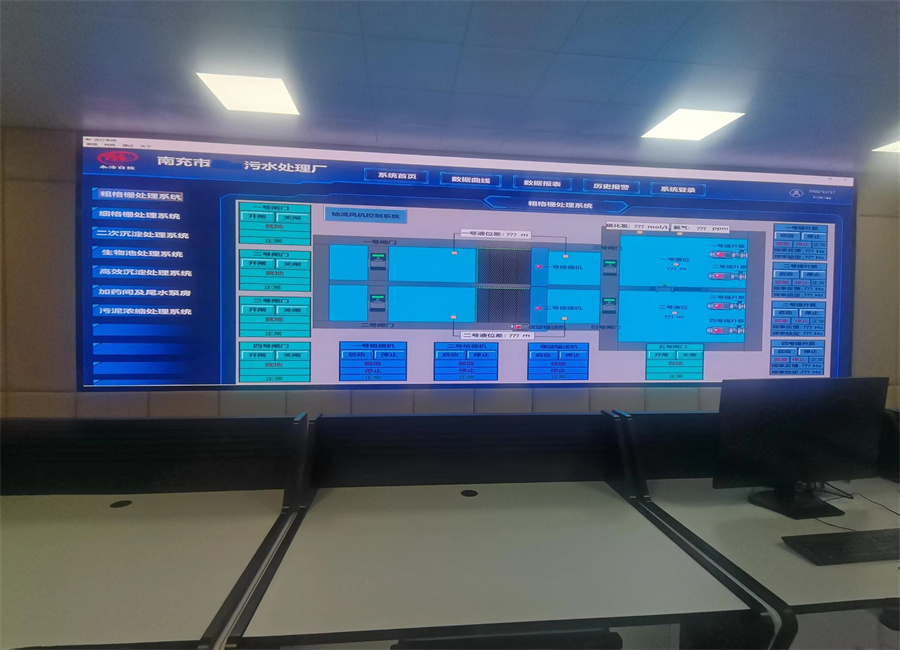

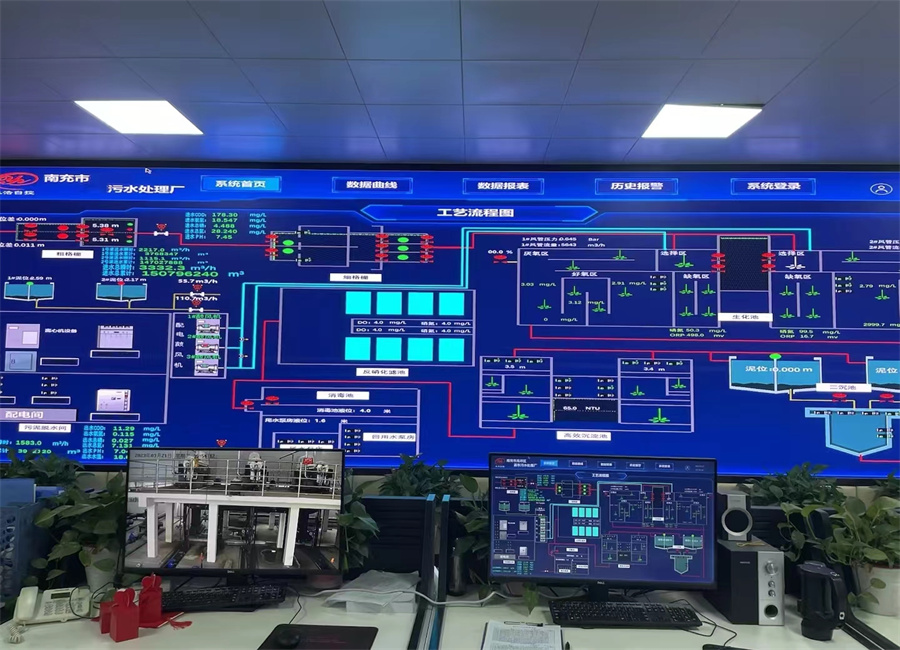

信息層管理功能主要由中控室監控計算機來實現，通過污水廠控制系統軟件完成的。

管理功能包括:

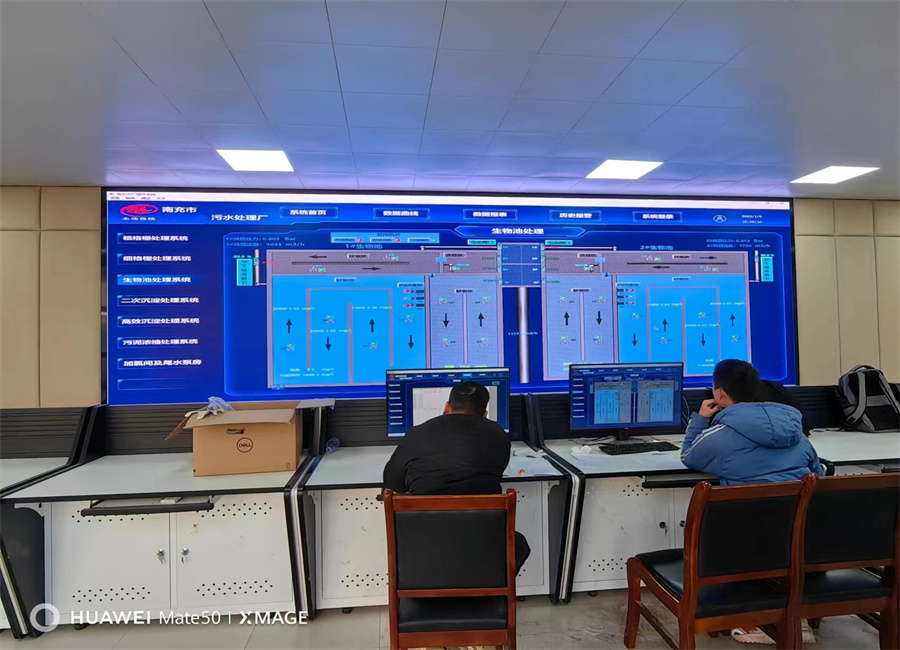

1動態圖形及實時數據顯示

2數據處理功能

3生產報表的打印

4日志功能

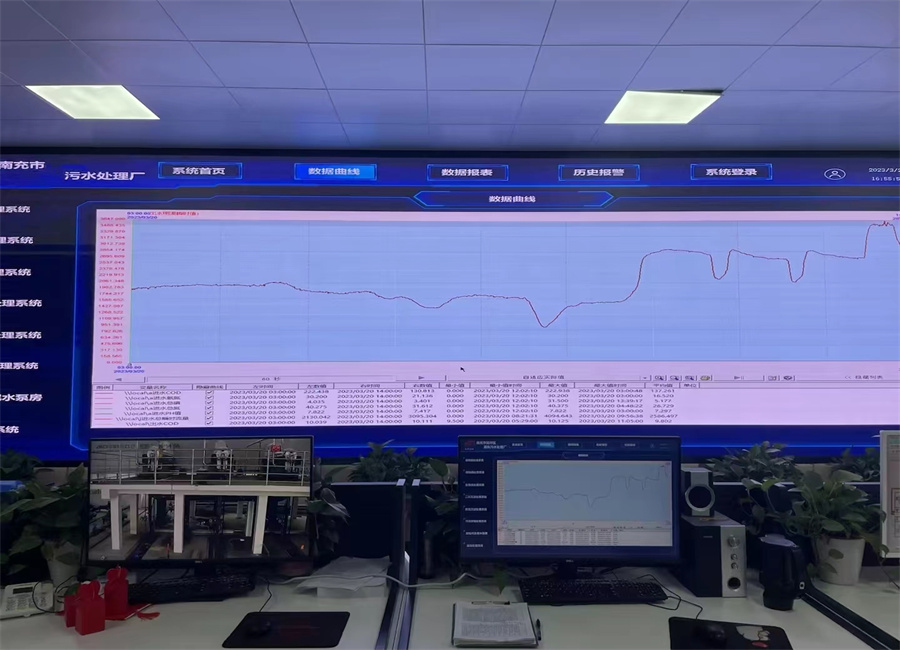

5趨勢圖的顯示

6管理和維護功能

污水廠自控系統——控制層

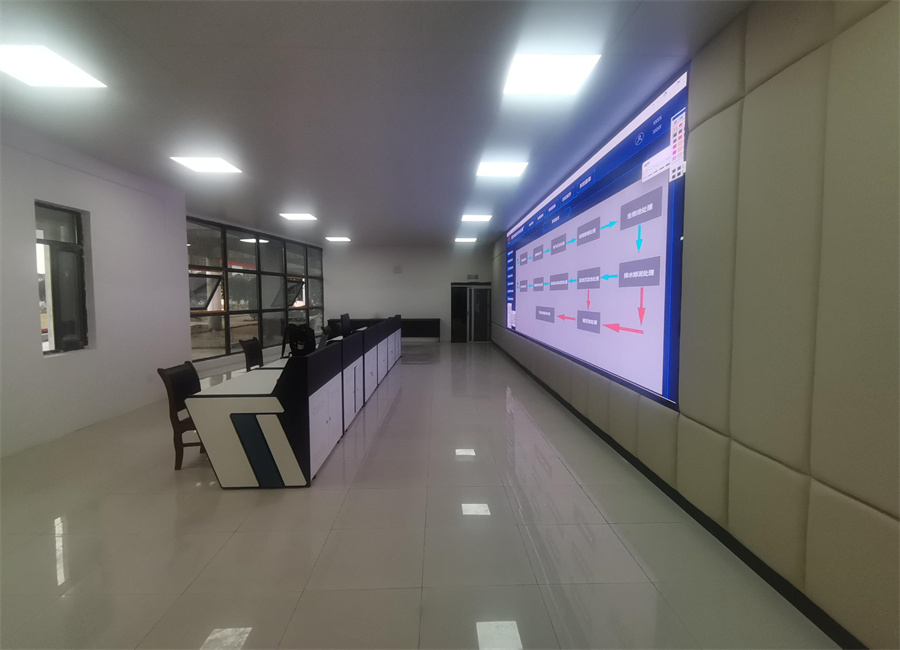

  中央控制室主要完成對污水廠的管理、調度、集中操作、監視、系統功能組態控制參數在線修改和設置、記錄、報表生成及打印、故障報警及打印等功能。通過監控計算機可直觀地顯示全廠各工藝流程段的實時工況、各工藝參數的趨勢畫面，使操作人員及時掌握全廠運行情況。

污水廠自控系統根據各種工藝參數檢測值和狀態，按照預定控制程序自動完成特定功能的控制方式，兩種控制方式可在各控制分站操作顯示終端上轉換，以滿足實際工作中調試檢修和自動正常運行的需要。

PLC控制方式：

PLC監控系統采用兩種控制方式，即現場PLC控制和PLC自動控制。

現場手動模式:通過就地控制箱或低壓配電柜上的按鈕實現對設備的啟/ 停操作。遙控模式:即遠程手動控制方式。操作人員通過PLC現場控制站操作面板或中央控制室的監控畫面用鼠標器或鍵盤來控制現場設備。

自動模式:設備的運行完全由各PLC現場控制站控制，根據工藝流程的狀況及工藝過程檢測參數，通過事先編制的控制程序自動完成設備的啟/停操作，而不需要人工干預。

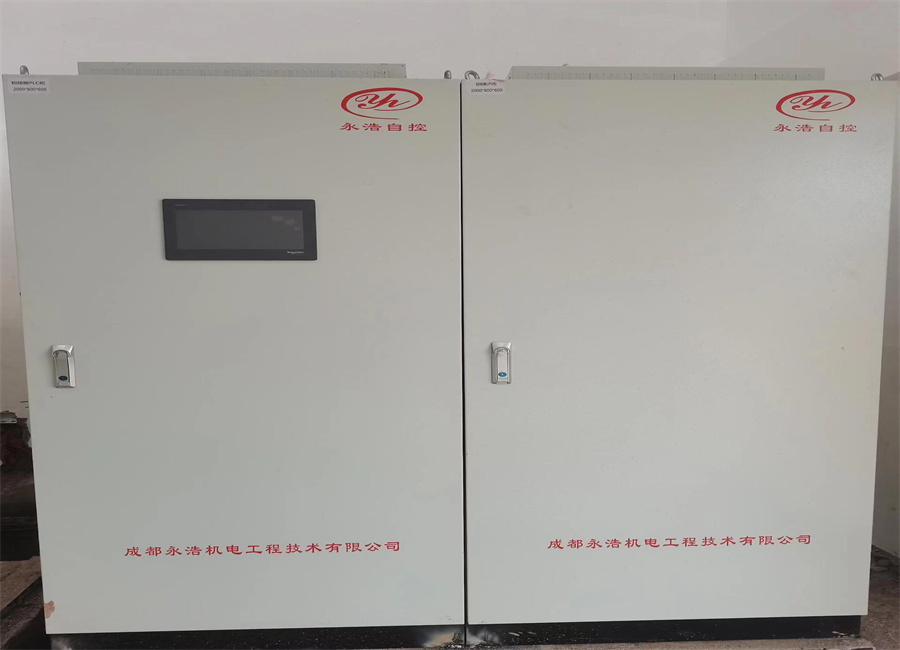

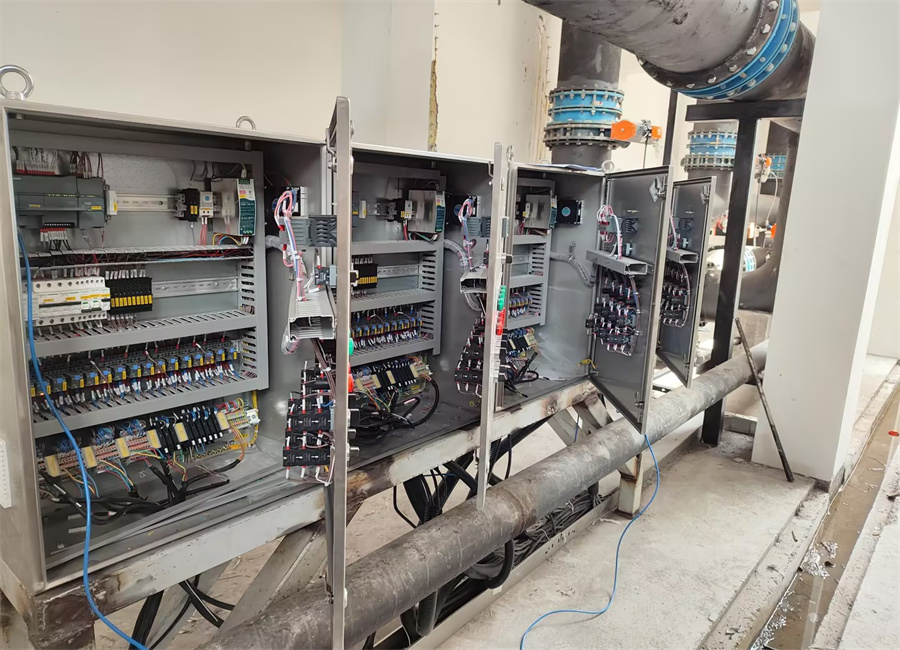

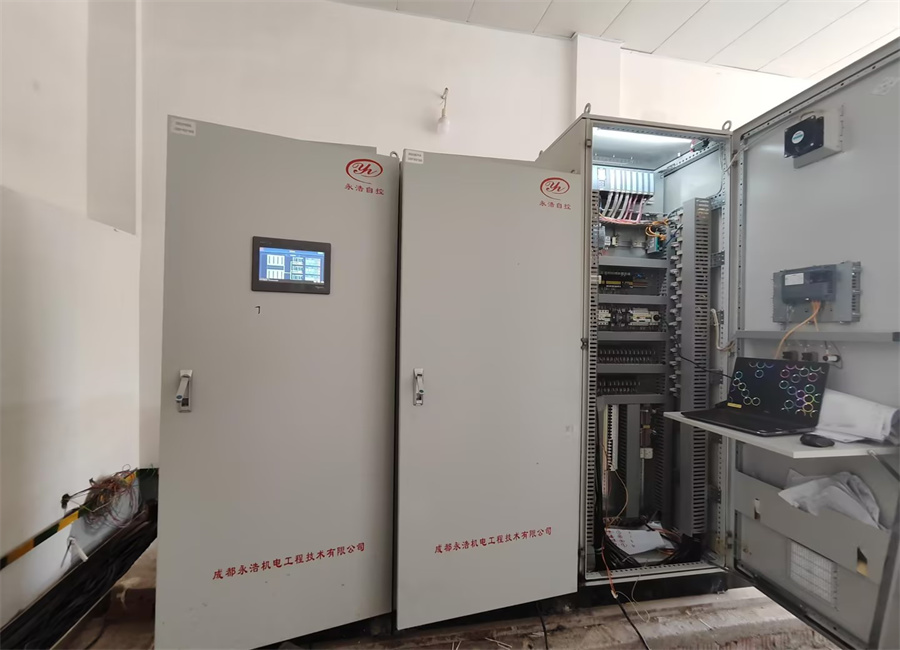

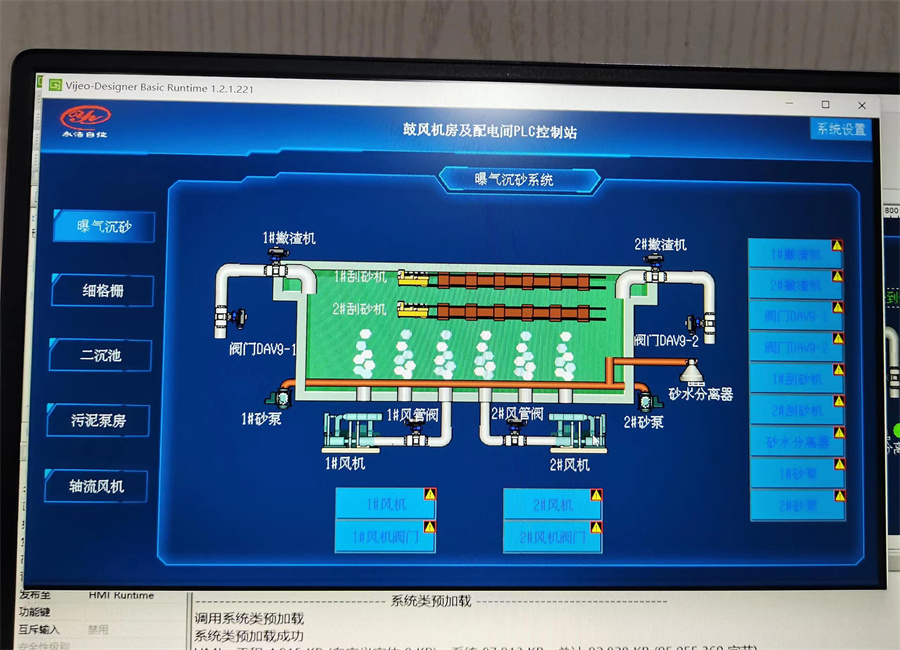

污水廠自控系統部分PLC控制站展示

該污水廠自控系統一共設置了六個現場控制主站:

1粗格柵提升泵房PLC站

2配電間PLC控制站

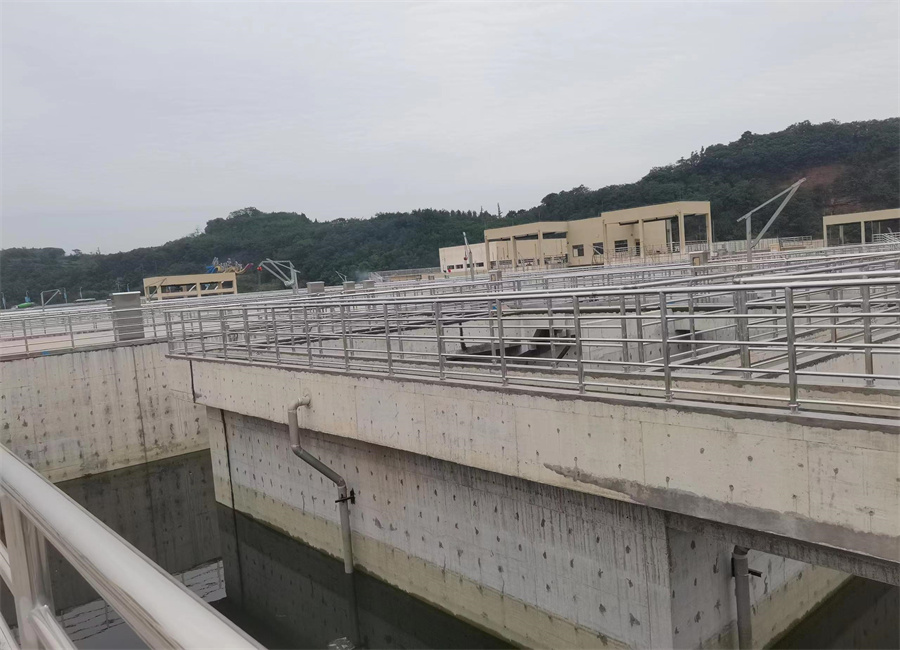

3高效沉淀池PLC控制站

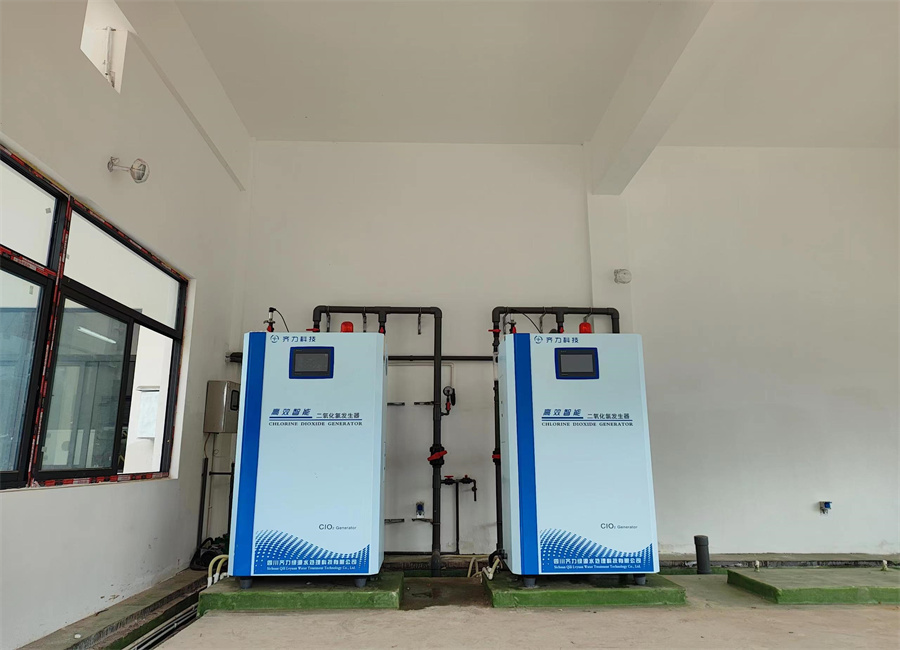

4加氯間、接觸消毒池及回用水泵房PLC控制站

5脫水車間PLC控制站

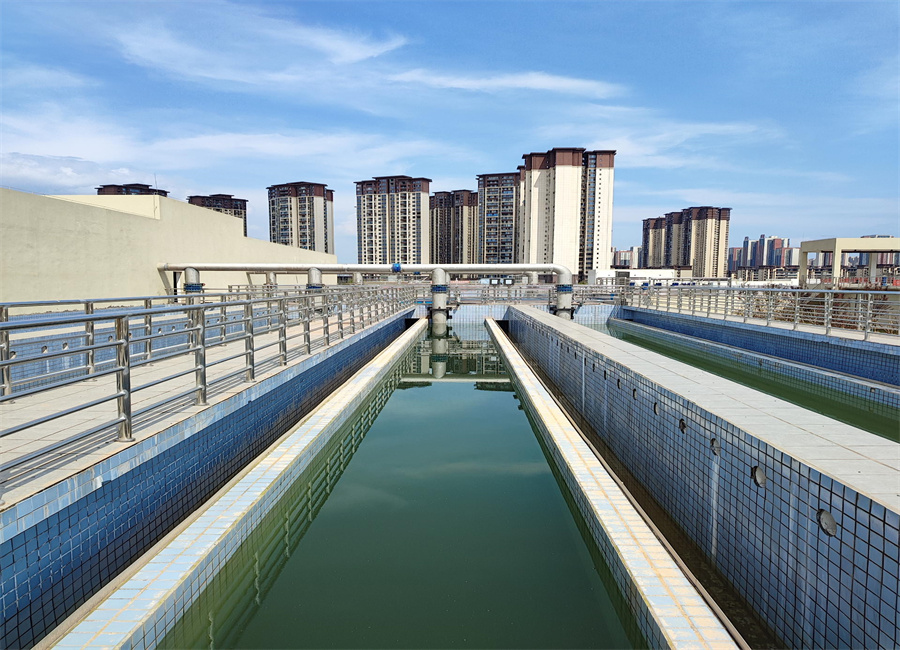

6反硝化深床濾池PLC控制站

 污水處理廠自控——設 備 層

污水廠自控系統設備層檢測儀表，水質儀表的選型配置都滿足工藝流程控制需求及水廠管理需求的原則。

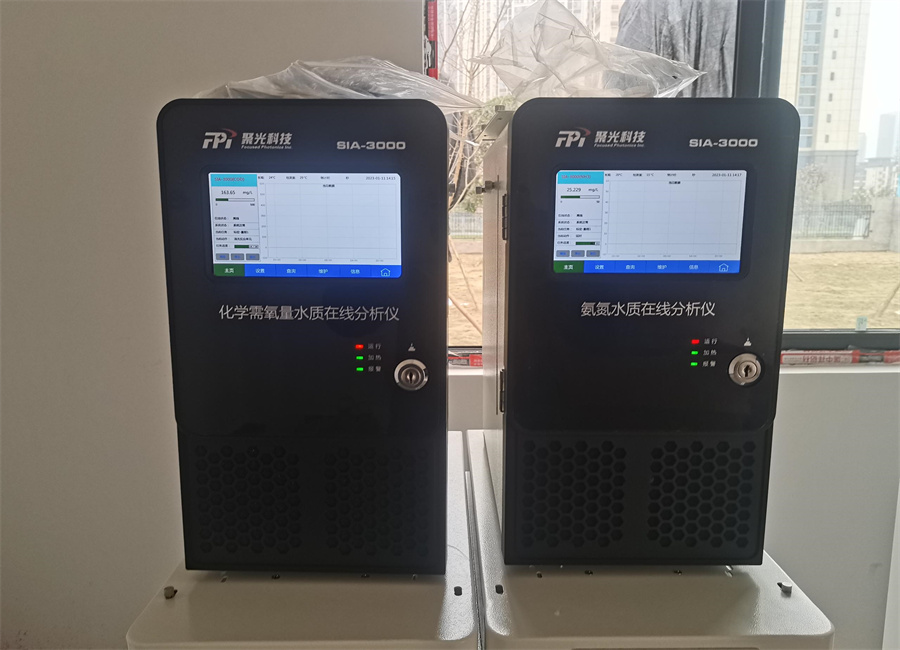

進出水在線監測儀表：COD、總磷、總氮、氨氮、PH、濁度。

水質儀表：DO檢測儀、OPR檢測儀、氨氮檢測儀、硝氮檢測儀、污泥濃度檢測儀等。

過程儀表：電磁流量計、熱式氣體質量流量計、壓力表、液位計、污泥界面儀等。

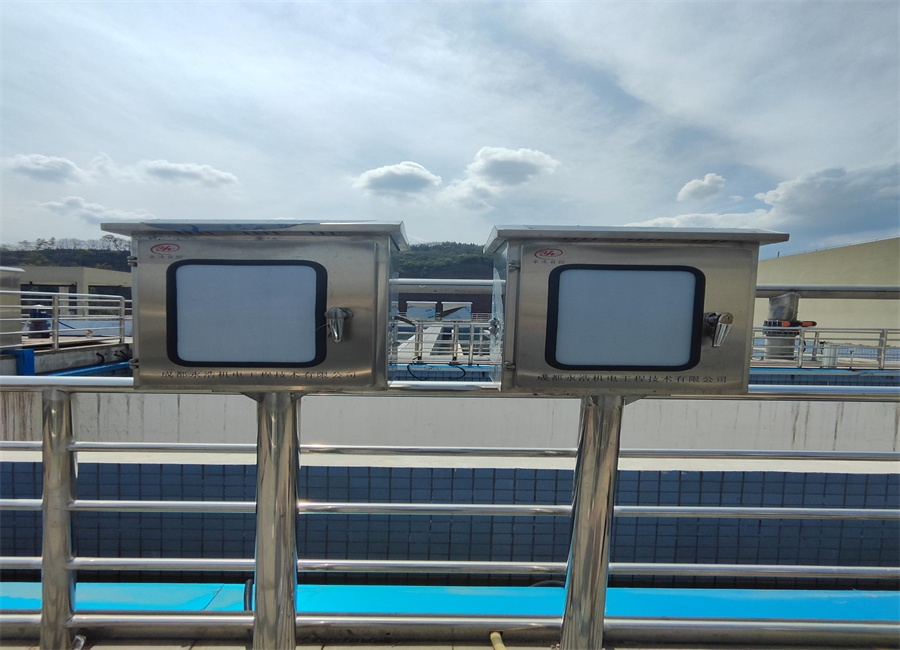

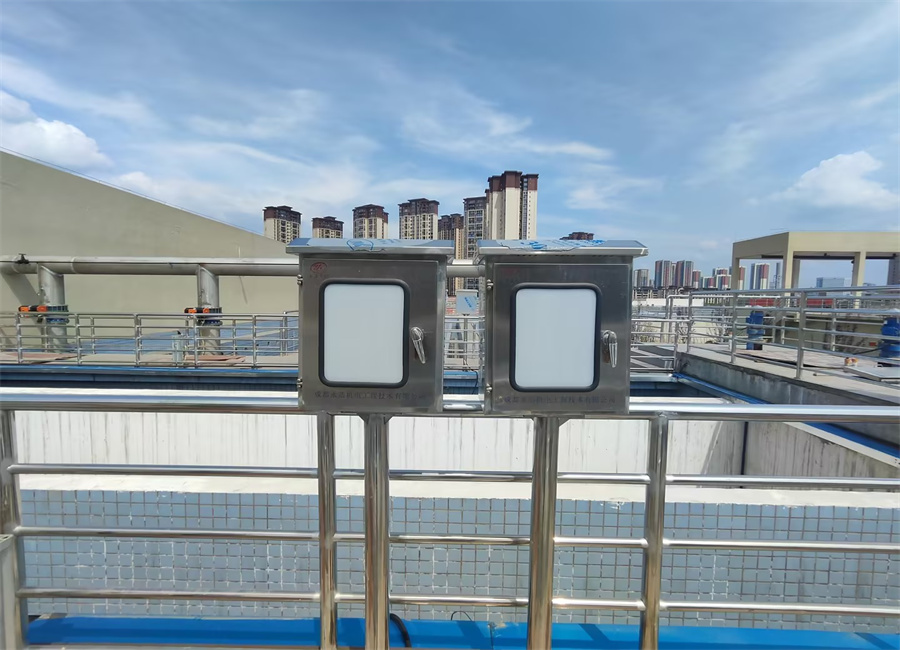

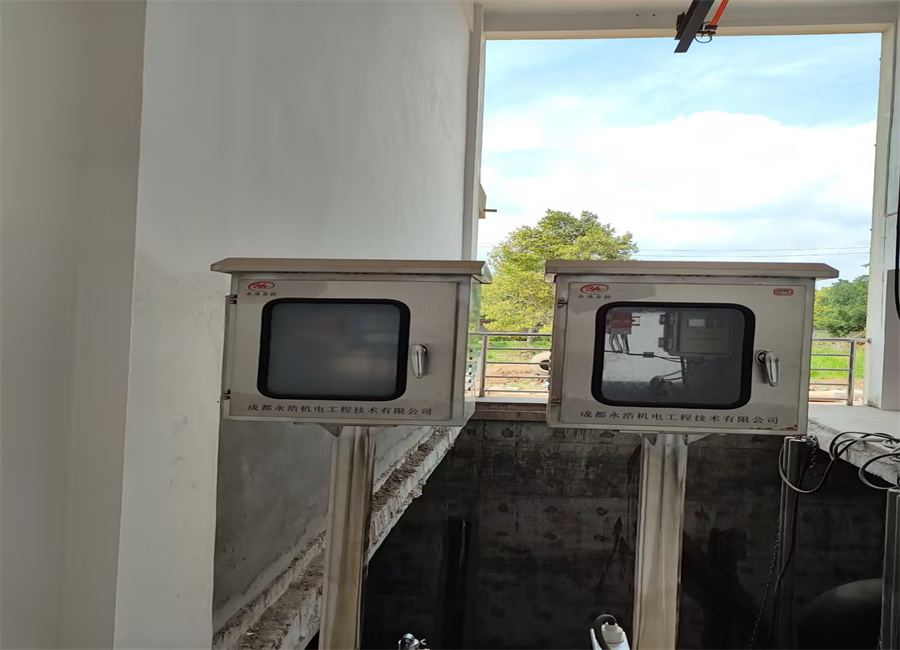

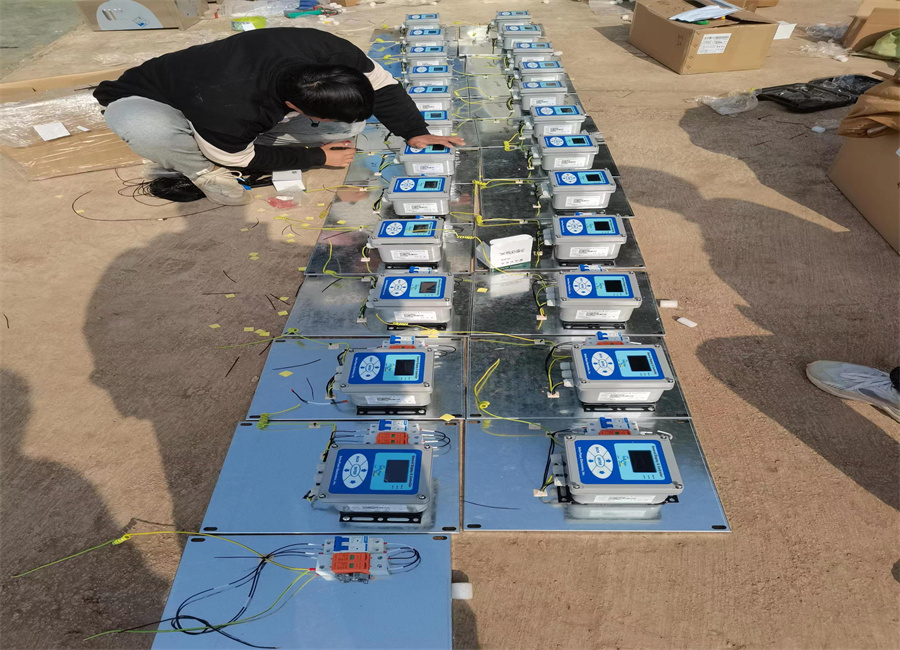

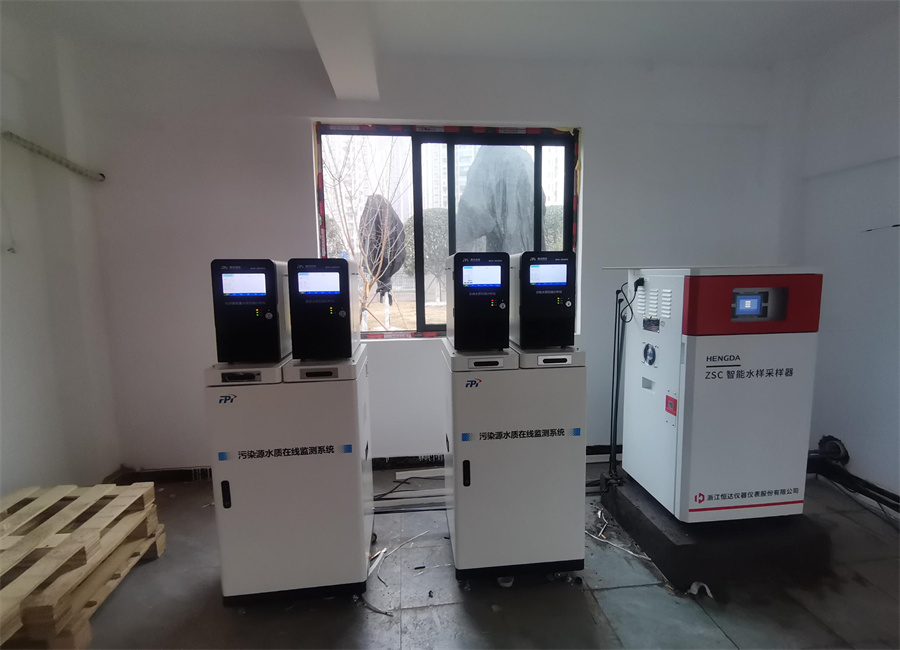

部分儀表安裝現場

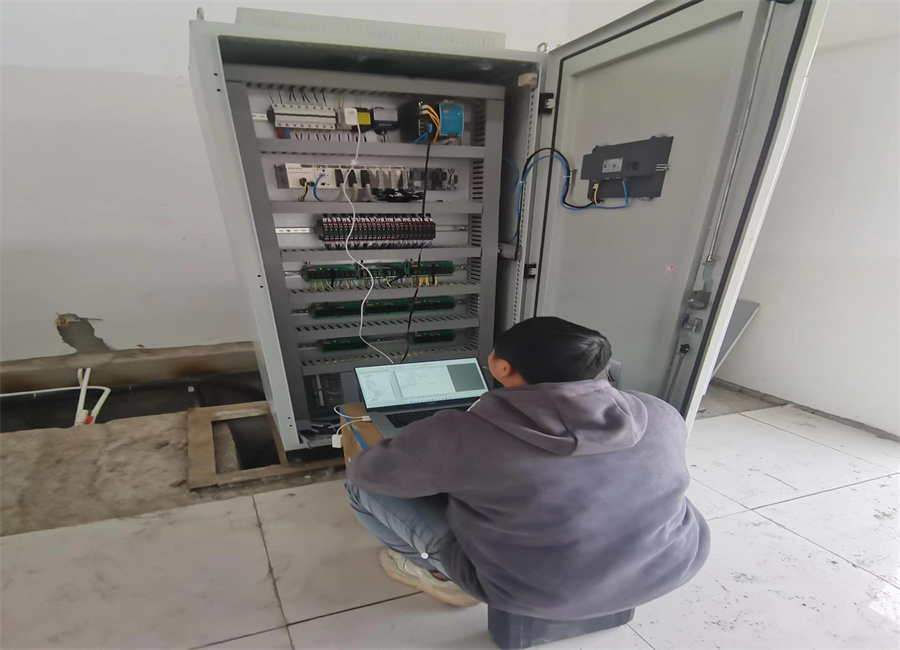

  自控調試現場

 自控系統調試現場
